MOBILEMAN D5 IM DETAIL

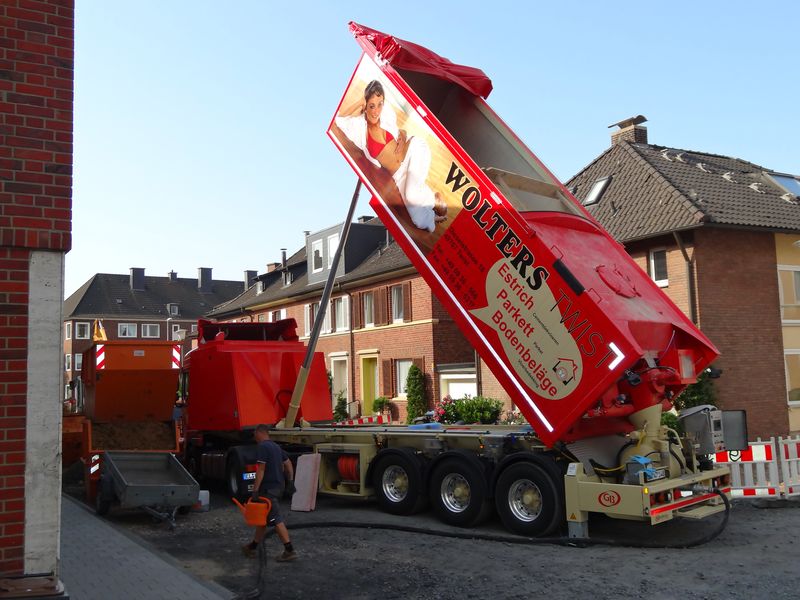

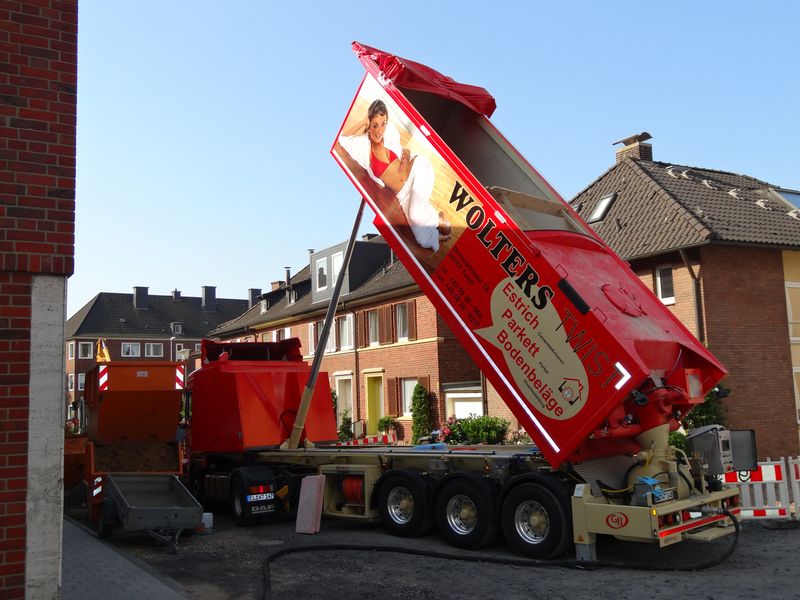

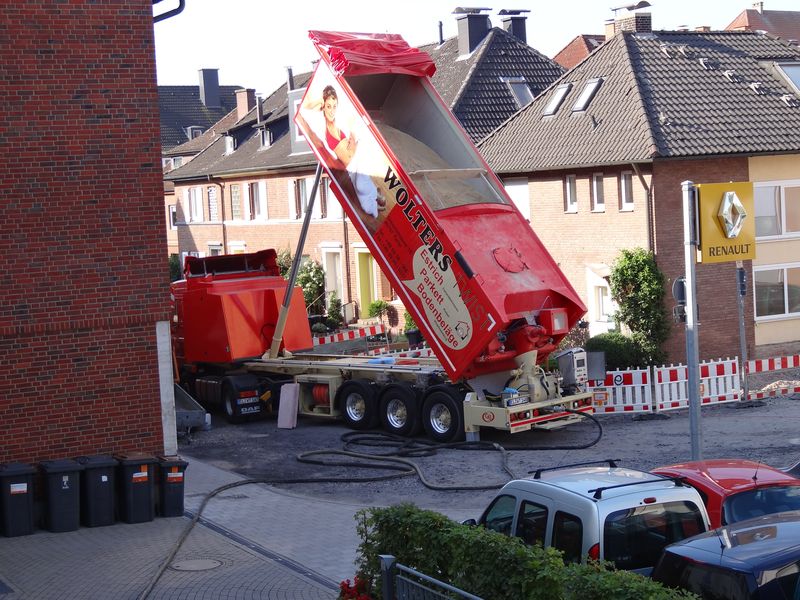

Der MOBILEMAN D5 ist ein mobiles Logistiksystem zur Verarbeitung von konventionellem Estrich. Hierbei wird Estrichsand mit einem Bindemittel, meistens Zement, gemischt und an den Bestimmungsort gefördert. Durch die erdfeuchte Konsistenz des Estrichs kann das Material nicht permanent gepumpt werden. An dieser Stelle kommt die Pfropfenförderung ins Spiel, bei der mit Druckluft das Material bis zu 200 m weit gefördert wird. Die Vorteile dieses Verfahrens sind die geringen Kosten und die einfache Verarbeitung des Materials. Durch die Zugabe von Zusatzmittel kann die Aushärtungszeit einfach reguliert werden.

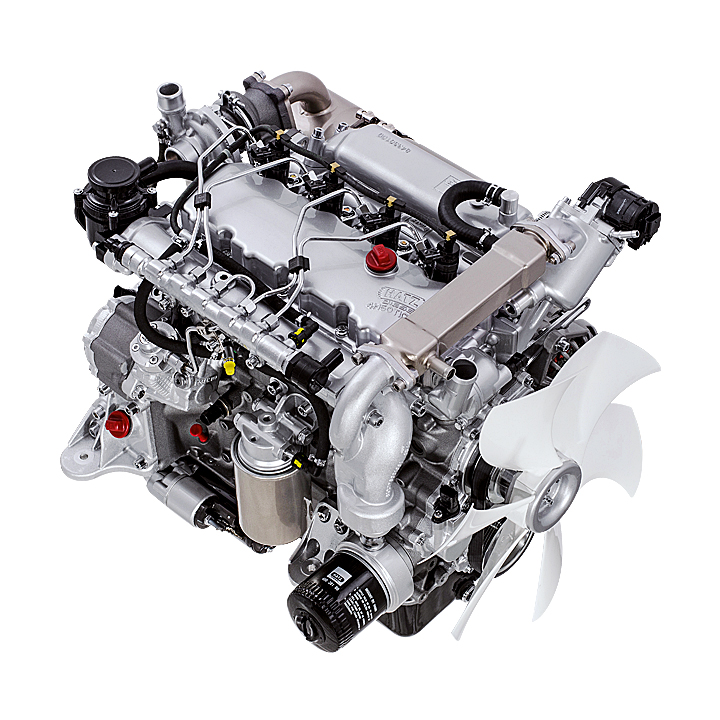

Hatz 4H50TIC 4-Zylinder
Der neue Hatz 4-Zylinder Motor gibt Ihrem MOBILEMAN die nötige Power auf der Baustelle.
Am Heck des MOBILEMAN D5 befindet sich ein geschützter Steuerschrank aus Edelstahl. Hier ist die Schaltzentrale für alle Funktionen und Eingaben untergebracht.

FÖRDERUNG
Die Förderung von konventionell zu verarbeitendem Estrich wird mittels der Pfropfenförderung realisiert. Bei diesem
Verfahren wird das Material mittels Druckluft zum Bestimmungsort gefördert.
Mit einer Leistung von bis zu 5,2 m3 pro Minute bei max. 8 bar schaffen Sie selbst entfernteste Baustellen ohne
Probleme. Dies erhöht Ihre Effizienz und steigert Ihren Ertrag.

LEISTUNGSSTARK
Durch den im MOBILEMAN verbauten Hatz Motor erhalten Sie einen zuverlässigen und leistungsstarken Partner auf der
Baustelle.
Hier wurde besonderen Wert auf die qualitative Wertigkeit des Motors gelegt. Die innovative Bauform und die immer
weiterführende Entwicklung sprechen ganz klar für dieses Aggregat.
Dabei wurde ein wegweisender Downsizing-Ansatz verfolgt, der den Motor zum kompaktesten und leichtesten
in seiner Klasse macht. Des Weiteren erfüllt der Motor die neueste Abgasnorm 3B.

EFFEKTIV
Kosten und Nutzen stehen beim MOBILEMAN D5 im Fokus.
Durch unsere USB Schnittstelle zur Datenübertragung und der optionalen Remotefunktion ist es jederzeit möglich den
aktuellen Materialverbrauch einzusehen und die weiteren Rohstofflieferungen effizienter zu planen. Da das System in
sich vollautomatisch arbeitet, ist es möglich die Personalressourcen höchst effizient einzusetzen. Infolge dessen, daß die
Restmengen der Rohstoffe am Ende der Baustelle im Fahrzeug verbleiben und auf der folgenden Baustelle werden können, reduzieren sich die Materialverluste nachhaltig.

Technische Daten

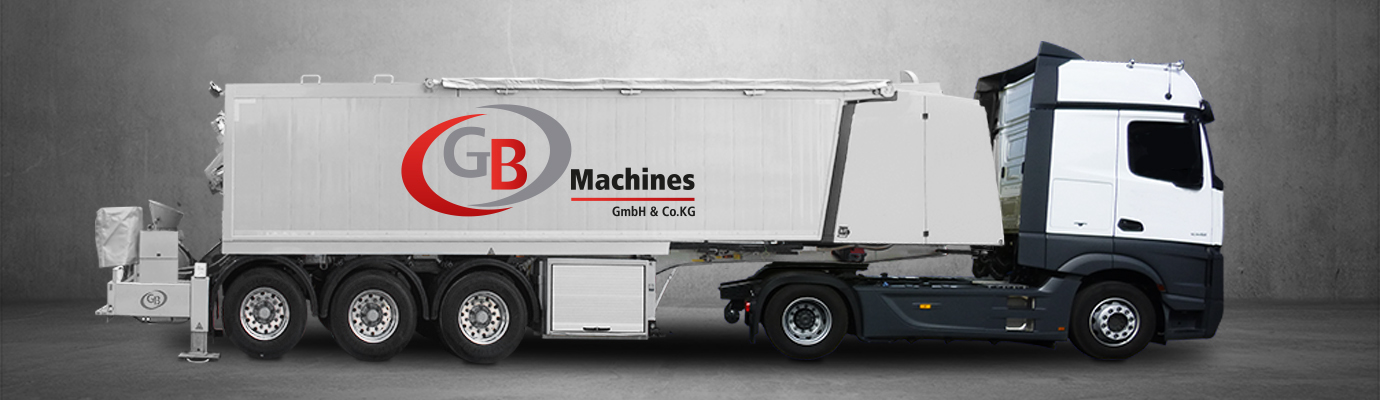

Ausführung: Sattelauflieger
Typ: Druckluftförderer
Motor / Kompressor: 4-Zylinder Hatz
Mischbehälter: 265 Liter
Sandkammer: Gesamtvolumen ca. 25 m³
Bindemittelkammer: Volumen ca. 6-15 m³
Tankinhalt (Diesel): 110 Liter
Fahrwerk: 3 luftgefederte Achsen
Gewicht: ca. 10 t je nach Ausführung
Abmessung (LxBxH) in mm: 10.600 x 2.520 x 3.250


MISCHKESSEL
Der Kessel hat ein Nettovolumen von 200 l und wird mittels einer hydraulischen Drehklappe automatisch geöffnet und verschlossen. Der Kessel kann optional auf drei Wiegepunkten gelagert werden, um die Genauigkeit der Dosierung noch weiter zu verbessern.

ZUSCHLAGSKAMMER
Die Gesamtmulde ist wahlweise in einer 25 m³ und 30 m³ Ausführung erhältlich. Das Volumen der Zuschlagskammer richtet sich nach der Wahl der Bindemittelkammer.

SCHLAUCHTROMMEL
Ebenfalls im Powerpack integriert ist die hydraulische Schlauchtrommel, auf der bis zu 120 m Mörtelschlauch aufgerollt und transportiert werden können.

POWERPACK

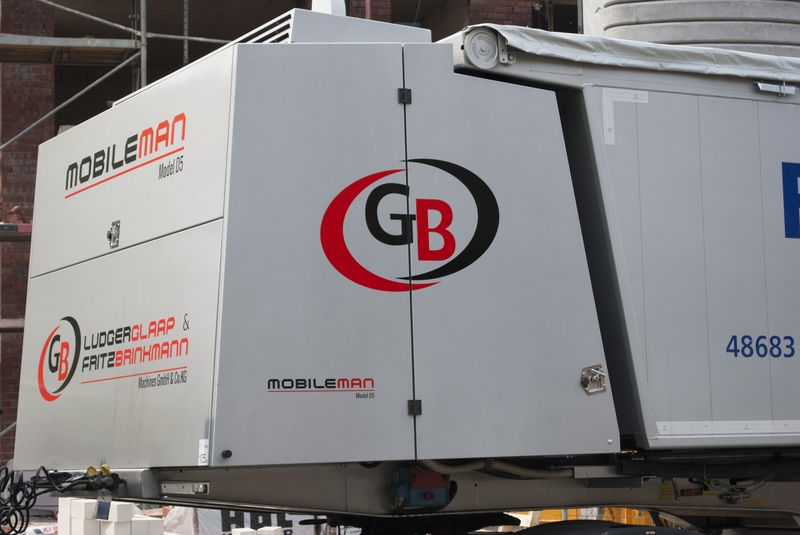

Das Powerpack enthält die technischen Antriebskomponenten des MOBILEMAN. Hier sind der leistungsstarke Hatz-Motor, die Hydraulik, ein möglicher Generator sowie die Dieseltanks. Ebenfalls im Powerpack befindet sich der Kompressor der Marke ATLAS COPCO.

DOSIEREINHEIT
Das Bindemittel wird mittels einer linksund rechtsläufigen Dosierschnecke in den Kessel dosiert. Der Zuschlagstoff wird ebenfalls mit einer Dosierschnecke eingebracht. Optional kann die Dosierung auch mittels einer Waage erfolgen.

STÜTZEN
Für einen stabilen und sicheren Stand während der Verarbeitung und Förderung des Materials, verfügt der MOBILEMAN über ausfahrbare Stützen.

BINDEMITTELKAMMER
Die Bindemittelkammer ist je nach Ausführung mit einer Größe von 6 - 15 m³ wählbar. Zudem kann sie auch noch geteilt werden, um damit zwei verschiedene Bindemittel transportieren zu können.

STEUERUNG
Das Steuerungsgehäuse ist aus Edelstahl gefertigt. Darin befindet sich die programmierbare Steuerung und alle Schnittstellen zur Synchronisation.

LUFTGEFEDERTE ACHSE
Zur allgemeinen Fahrstabilität haben wir den MOBILEMAN D5 mit 3 luftgefederten Achsen ausgestattet. Das erhöht nicht nur die Sicherheit, sondern ermöglicht auch einen höheren Fahrkomfort. Die erste Achse ist eine Liftachse um den Verschleiß zu minimieren. Die zweite ist eine starre Achse. Bei der dritten handelt es sich um eine Mitlaufachse, welche zu einer verbesserten 46 Steuerung führt.

SEITENKÄSTEN
Die hochwertige Alu-Jalousietür ist ein optischer Hingucker. Die Seitenkästen bieten viel Platz für Zubehör und andere Dinge die geschützt gelagert werden sollten.

Der GB MOBILEMAN D5 ist ein äußerst effizientes und robustes mobiles Logistiksystem speziell für die Verarbeitung von Zementestrich und artverwandten feuchten Verbindungen mit Estrichsand. Da sich erdfeuchter Estrich dieser Zusammensetzung nicht ununterbrochen pumpen lässt, kommt Förderung mit Druckluft zum Einsatz. Der MOBILEMAN D5 als mobiles Logistiksystem macht eine Förderung von Zementestrich per Pfropfenförderung bis zu 200 m weit kostensparend und komfortabel möglich. Zudem ist es mit Hilfe dieses technisch ausgereiften Systems flexibel möglich, die für die Aushärtung des Estrichs benötigte Zeit durch Zusatzmittel gezielt zu steuern. Dank dieser von uns im GB MOBILEMAN D5 realisierten technischen Vorgaben wird es möglich, konventionellen Zementestrich zuverlässig zur Weiterverarbeitung an den Bestimmungsort zu befördern. Unser präzise darauf ausgerichtetes mobiles Logistiksystem stellt eine große Erleichterung sowie Ersparnis an Kosten und Zeit bei der Verlegung von erdfeuchtem Estrich dar. Mobiles Logistiksystem für Zementestrich mit hochwertigem Kompressor und Hatz Motor Unser modernes mobiles Logistiksystem für klassischen Zementestrich zeichnet sich durch technisch hochwertigen Kompressor sowie äußerst leistungsfähigen Motor aus. So verfügt der in dem System verbaute Kompressor von Atlas Copco über eine äußerst ausgeprägte Leistungsstärke und ermöglicht auch ein Pumpen in die Vertikale sowie bis zu weit entfernten Baustellen. Dafür sorgt eine beachtliche Leistung des Kompressors von 5,2 m3 pro Minute bei max. 8 bar. Die wirtschaftliche Effizienz wird dabei erheblich gesteigert. Auch der in den GB MOBILEMAN D5 eingebaute Motor bewährt sich bei der Förderung von Estrich als ein wahres Kraftpaket. Wir haben uns dabei bewusst für einen qualitativ hochwertigen und leistungsstarken Motor von Hatz entschieden. Überzeugt hat uns der Motor durch seine technisch ausgereifte und zukunftsweisende Bauform sowie das ausgewogene Verhältnis von Leichtigkeit und Kompaktheit mit Downsizing-Effekt. Selbstverständlich erfüllt der im GB MOBILEMAN D5 verbaute Hatz Motor alle Voraussetzungen der neuen Abgasnorm 3B. Klassischen Estrich vollautomatisch und kostensparend fördern und verarbeiten Wirtschaftlicher Nutzen und höchste Effizienz werden bei unserem mobilen Logistiksystem für klassischen Zementestrich vollautomatisch per USB Schnittstelle zur Datenübertragung sowie optional Remote-Funktion gezielt und lösungsorientiert gefördert. So ist der aktuelle Verbrauch an Material jederzeit einsehbar und nötige Lieferungen der Rohstoffe für den Estrich sowie die Personalressourcen lassen sich gezielt und kostenminimierend planen. Der Verlust an Material wird auf ein Minimum reduziert, da Restmengen nach Fertigstellung der Estricharbeiten auf der Baustelle nicht verloren gehen und im Fahrzeug zur nächsten Baustelle transportiert werden können. So erleichtert und beschleunigt unser GB MOBILEMAN D5 als mobiles Logistiksystem für klassischen Estrich die Arbeit, schont Material, senkt die Kosten und steigert Ihren Gewinn.
