MOBILEMAN D3L IM DETAIL - liegendes System

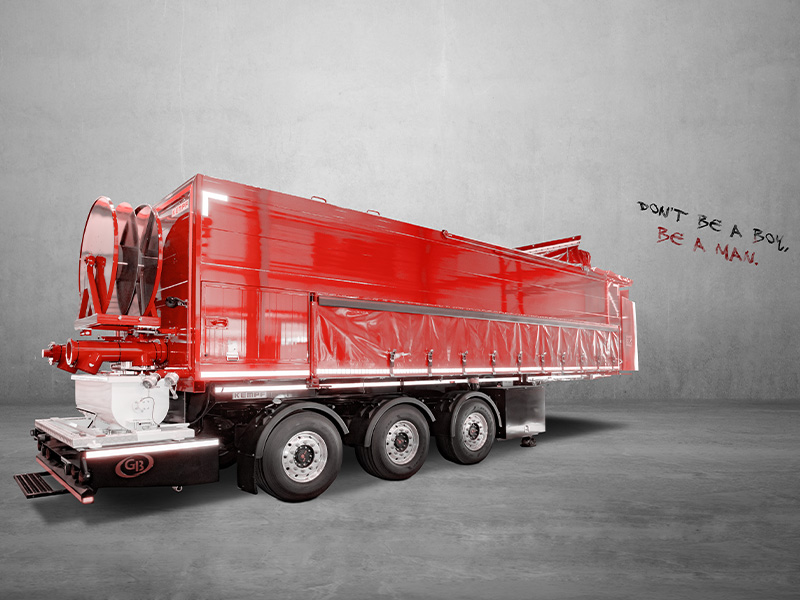

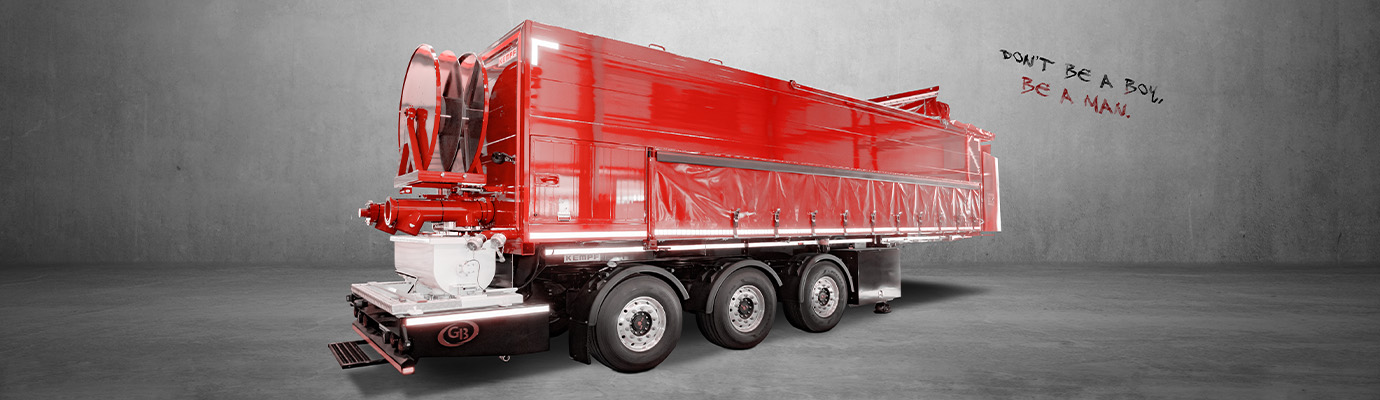

Der MOBILEMAN D3L ist ein variables und konfigurierbares Logistiksystem, entwickelt von GB Machines aus Schloß Holte. Der umfassende Baukasten bei der Muldenkonfiguration ermöglicht es den Aufbau exakt auf die Bedürfnisse des Kunden anzupassen.
Das liegende System ist mit einer Gesamtlänge von nur 11.300 mm ein kompaktes und leistungsstarkes Logistiksystem. Neben der seitlich komplett zu öffnenden Plane ist das obere Verdeck elektrisch bedienbar und ermöglicht ein komfortables Beladen des Systems.

MODERNER SERVICE - PRAKTISCHE HANDHABUNG
Neben einem 2500 Liter Wassertank, welcher sich seitlich hinter der Plane befindet, verfügt der MOBIELMAN D3L über eine variabel zu konfigurierende Staubox. Der Kunde entscheidet selber, ob er diese mit Rollo, Türen, Klappen oder mit Schublade ausrüsten möchte.
Am Heck befindet sich der Estrichschlauch auf einer hydraulisch angetriebenen Schlauchrolle. Diese ist per Fernbedienung zu steuern und kann je nach Arbeitslage in die jeweilige Position gedreht werden.

Hatz 4H50TIC 4-Zylinder - EU STAGE V

Der neue MOBILEMAN D3L wird mit einem 4 Zylinder Hatz Diesel Motor angetrieben und ist mit einem Partikelfilter ausgerüstet. Das System arbeitet mit Hydraulikpumpen, welche durch den Motor angetrieben werden. In Folge dessen sinkt der Dieselverbrauch gegenüber vergleichbaren Maschinen.
Durch den im MOBILEMAN verbauten Hatz Motor erhalten Sie einen zuverlässigen und leistungsstarken Partner auf der Baustelle.
Hier wurde besonderen Wert auf die qualitative Wertigkeit des Motors gelegt. Die innovative Bauform und die immer weiterführende Entwicklung sprechen ganz klar für dieses Aggregat. Ausgestattet mit einem neuen Partikelfilter und gebaut nach dem Downsizing-Ansatz verköpert der Hatz-Motor die Kombination aus Kompaktheit und Leistung. Des Weiteren erfüllt der Motor die neueste Abgasnorm EU Stage V.

MOBILEMAN D3L - KÜRZER, NIEDRIGER UND LEICHTER
Kosten und Nutzen stehen beim MOBILEMAN D3L im Fokus. Die aus Aluminium gefertigte Mulde macht den MOBILEMAN D3L zu einem der leichtesten seiner Klasse. Durch die neugestaltete Bindemittel- und Sandkammer erreicht der MOBILEMAN D3L, trotz seiner geringen Höhe und kurzen Gesamtlänge, eine vergleichsweise hohe Nettoladung. Diese Faktoren machen den MOBILEMAN D3L zu einem sehr kompakten und leistungsfähigen liegendem Logistiksystem.

Technische Daten
Ausführung: Sattelauflieger liegend
Typ: Schneckenförderer
Motor: 4-Zylinder Hatz / Euro Stage V
Mischbehälter: 400 Liter
Zuschlagkammer: Volumen ca. 17 m3
Bindemittelkammer: Volumen ca. 6-15 m3
Tankinhalt (Diesel): 110 Liter
Fahrwerk: 2 Lenkachsen, 1 Liftachse
Leergewicht: ca. 11.8 t je nach Ausführung
Abmessung (LxBxH) in mm: 11.300 x 2.500 x 3.650

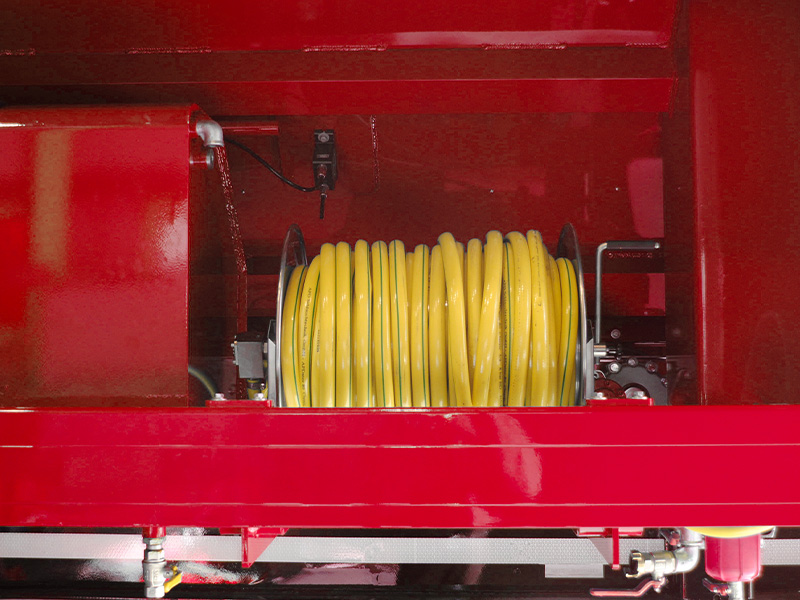

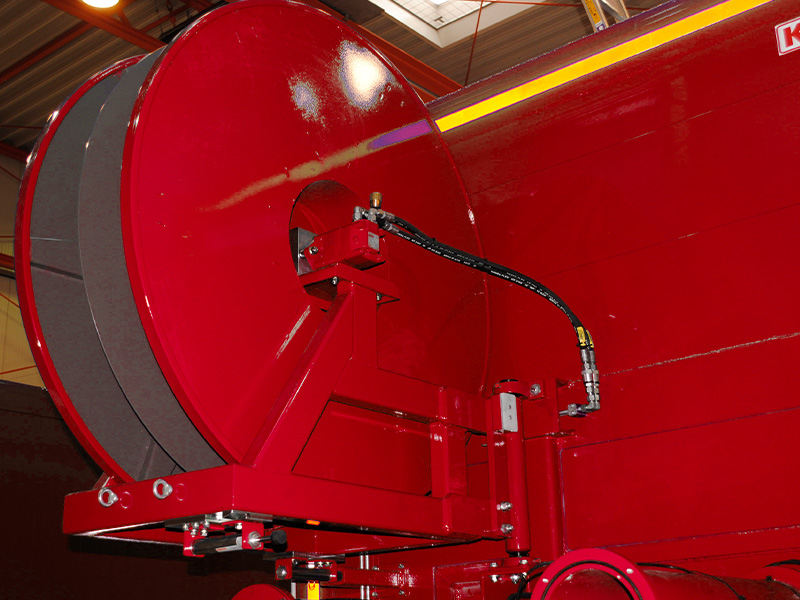

SCHLAUCHTROMMEL
Hydraulisch angetriebene Schlauchtrommel mit maximal 100 Meter teilbarem Schlauch, ab- und aufrollbar über die mitgelieferte Fernbedienung.

BINDEMITTELKAMMER
Die Bindemittelkammer ist je nach Ausführung mit einer Größe von 6 - 15 m³ wählbar. Die Kammer kann bautechnisch alle 0,5m unterteilt werden, das ermöglicht Teilungsschritte in ca. 5m³ Intervallen.

ZUSCHLAGSKAMMER
Die Gesamtmulde ist wahlweise in einer 25m³ und 30 m³ Ausführung erhältlich. Bei der Verarbeitung von Styropor kann das Gesamtvolumen sogar 40 m³ betragen. Das Volumen der Zuschlagskammer richtet sich nach der Wahl der Bindemittelkammer.

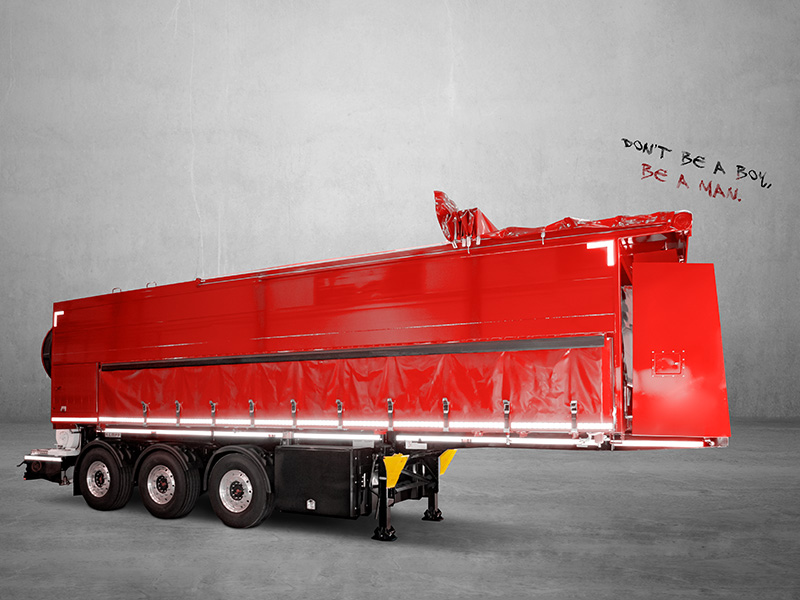

VERDECK
Das automatische Verdeck wird mit Hilfe der internen Steuerung auf- und zugefahren. Dieses ermöglicht dem Benutzer ein sehr einfaches Beladen der Maschine.

POWERPACK - HATZ-MOTOR
Ausgestattet mit einem neuen Partikelfilter und gebaut nach dem Downsizing-Ansatz verköpert der Hatz-Motor die Kombination aus Kompaktheit und Leistung. Des Weiteren erfüllt der Motor die neueste Abgasnorm EU Stage V und weist einen sehr geringen Dieselverbrauch auf.

MISCH- & FÖRDERANLAGE
Der Mischbehälter hat ein Nutzvolumen von 400l, welches per automatischer Drehklappe in den 600l Förderbehälter übergeben wird.

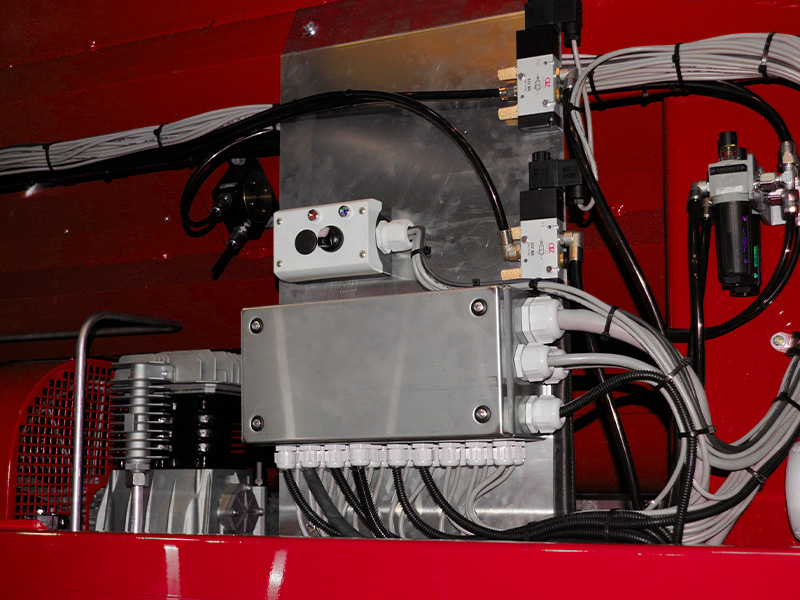

STEUERUNG
Das Steuerungsgehäuse befindet sich seitlich am Heck des MOBILEMAN und durch eine stabile Klappe bestens vor äußeren Einflüssen geschützt.

LENKACHSEN - LIFTACHSEN
Die beiden hinteren Achsen sind selbstlenkende Achsen. Die dritte Achse ist eine Liftachse, welche zur Verschleißreduzierung angezogen werden kann.

SEITENKÄSTEN
Der MOBIELMAN verfügt über eine variabel zu konfigurierende Staubox. Der Kunde entscheidet selber, ob er diese mit Rollo, Türen, Klappen oder mit Schublade ausrüsten möchte.

LEISTUNGSDATEN

LADELÄNGE	9.400 mm
LADEBREITE	2.400 mm
GESAMTLÄNGE	11.300 mm
GESAMTBREITE	2.500 mm
GESAMTHÖHE	3.650 mm
MULDENHÖHE INNEN	1.830 mm
MULDENINHALT netto	32,0 m³
LEERGEWICHT	11.800 kg
BINDEMITTELKAMMER	15,00 m³
SANDKAMMER	17,00 m³
