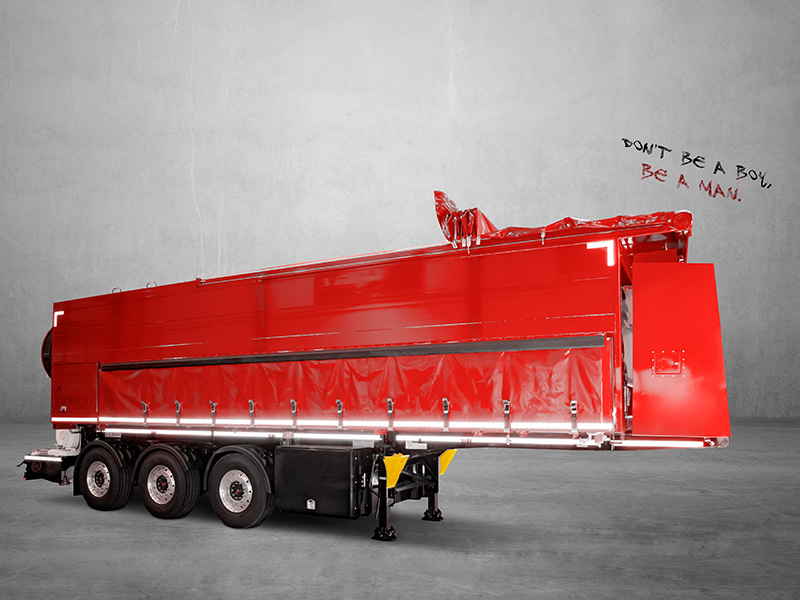

MOBILEMAN D3L EN DÉTAIL - système horizontal

Le MOBILEMAN D3L est un système logistique variable et configurable, développé par GB Machines de Schloß Holte. Le système modulaire complet pour la configuration des bennes permet d'adapter la structure exactement aux besoins du client.

Avec une longueur totale de seulement 11.300 mm, le système couché est un système logistique compact et performant.  Outre la bâche qui s'ouvre complètement sur le côté, la capote supérieure est à commande électrique et permet un chargement confortable du système.

UN SERVICE MODERNE - UNE MANIPULATION PRATIQUE

Outre un réservoir d'eau de 2500 litres situé sur le côté derrière la bâche, le MOBIELMAN D3L dispose d'un coffre à poussière à configuration variable. Le client décide lui-même s'il souhaite l'équiper d'un store, de portes, de clapets ou d'un tiroir.

À l'arrière, le tuyau de chape se trouve sur un rouleau de tuyau à entraînement hydraulique. Celui-ci est commandé par télécommande et peut être tourné dans la position voulue en fonction de la position de travail.

Hatz 4H50TIC 4 cylindres - EU STAGE V

Le nouveau MOBILEMAN D3L est propulsé par un moteur diesel Hatz 4 cylindres et est équipé d'un filtre à particules. Le système fonctionne avec des pompes hydrauliques qui sont entraînées par le moteur. Cela permet de réduire la consommation de diesel par rapport à des machines comparables.

Grâce au moteur Hatz monté sur le MOBILEMAN, vous disposez d'un partenaire fiable et performant sur le chantier.

Une attention particulière a été accordée à la qualité du moteur. La forme innovante et le développement continu parlent clairement en faveur de cet agrégat. Équipé d'un nouveau filtre à particules et construit selon le principe du downsizing, le moteur Hatz allie compacité et puissance. En outre, le moteur répond à la dernière norme antipollution EU Stage V.

MOBILEMAN D3L - PLUS COURT, PLUS BAS ET PLUS LÉGER

Le MOBILEMAN D3L met l'accent sur les coûts et les avantages. La benne en aluminium fait du MOBILEMAN D3L l'un des plus légers de sa catégorie. Grâce à la nouvelle conception de la chambre à liant et de la chambre à sable, le MOBILEMAN D3L atteint, malgré sa faible hauteur et sa courte longueur totale, une charge nette comparativement élevée. Ces facteurs font du MOBILEMAN D3L un système logistique couché très compact et performant.

Caractéristiques techniques

Version: semi-remorque couchée

Type: transporteur à vis

Moteur: 4 cylindres Hatz / Euro Stage V

Réservoir de mélange: 400 litres

Chambre d'agrégation: volume env. 17 m3

Chambre à liant: volume env. 6-15 m3

Capacité du réservoir (diesel): 110 litres

Train de roulement: 2 essieux directeurs, 1 essieu relevable

Poids à vide: env. 11.8 t selon le modèle

Dimensions (L x l x H) en mm: 11.300 x 2.500 x 3.650

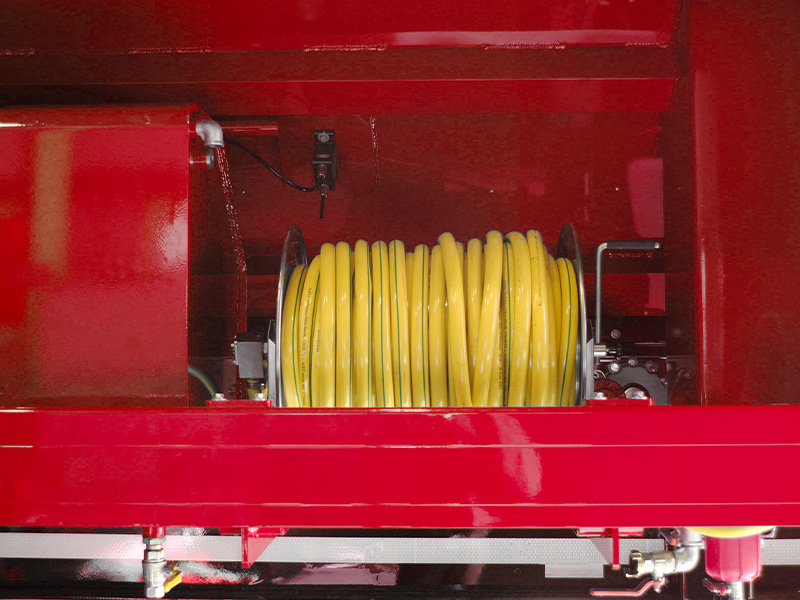

ENROULEUR DE TUYAU

Enrouleur de tuyau à entraînement hydraulique avec un maximum de 100 mètres de tuyau divisible, pouvant être déroulé et enroulé à l'aide de la télécommande fournie.

CHAMBRE DE LIAGE

La chambre de liage peut être choisie avec une taille de 6 à 15 m³, selon le modèle. La chambre peut être subdivisée tous les 0,5 m, ce qui permet de diviser la chambre par intervalles d'environ 5 m³.

CHAMBRE D'APPOINT

La benne totale est disponible au choix en version 25m³ et 30 m³. Pour le traitement du polystyrène, le volume total peut même atteindre 40 m³. Le volume de la chambre d'agrégats dépend du choix de la chambre de liant.

VERDUCTION

La capote automatique s'ouvre et se ferme à l'aide de la commande interne. Cela permet à l'utilisateur de charger la machine très facilement.

POWERPACK - MOTEUR HATZ

Équipé d'un nouveau filtre à particules et construit selon l'approche du downsizing, le moteur Hatz allie compacité et puissance. En outre, le moteur répond à la dernière norme antipollution EU Stage V et présente une très faible consommation de diesel.

INSTALLATION DE MÉLANGE ET DE TRANSPORT

Le réservoir de mélange a un volume utile de 400 l, qui est transféré dans le réservoir de transport de 600 l par un clapet rotatif automatique.

COMMANDE

Le boîtier de commande se trouve sur le côté à l'arrière du MOBILEMAN et est parfaitement protégé des influences extérieures par une trappe robuste.

AXES DE DIRECTION - AXES DE LEVAGE

Les deux essieux arrière sont des essieux autodirecteurs. Le troisième essieu est un essieu relevable qui peut être serré pour réduire l'usure.

BARRES LATERALES

Le MOBIELMAN dispose d'un coffre à poussière à configuration variable. Le client décide lui-même s'il souhaite l'équiper d'un store, de portes, de volets ou d'un tiroir.

DONNÉES TECHNIQUES
